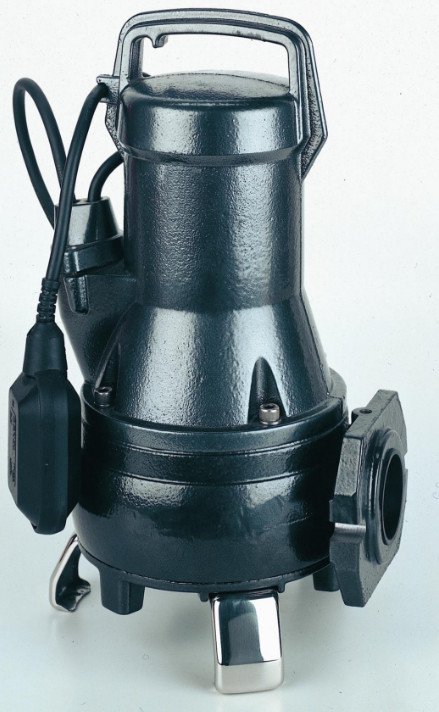

Дренажно-фекальные насосы DRAINEX
Погружные дренажно-фекальные насосы серии DRAINEX предназначены для перекачивания загрязненной воды, в том числе сточных вод с фекальными включениями.
Могут применяться для перекачивания воды, содержащей большое количество воздуха (в фонтанах, искусственных водопадах, прудах и т.п.).
ПРЕИМУЩЕСТВА/ОСОБЕННОСТИ
Насосы изготавливаются из высококачественных износостойких материалов. Все узлы и детали, контактирующие с перекачиваемой жидкостью, покрыты антикоррозионными материалами, что позволяет обеспечить эксплуатацию насосов в течение длительного времени.
Высокая эксплуатационная надежность электродвигателей насосов обеспечивается применением двойного торцевого уплотнения в маслозаполненной камере*, гарантирующего герметичность корпуса электродвигателя в течение длительного времени эксплуатации.
Пусковой конденсатор** внешний, размещен в корпусе вилки кабеля питания, что позволяет выполнить его замену (при необходимости) без демонтажа насоса.
Центробежно-вихревое рабочее колесо типа Vortex исключает вероятность засорения частицами, содержащимися в перекачиваемой жидкости.
Насосы обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
Электродвигатели насосов обладают высокой энергоэффективностью.
* В насосах DRAINEX 200 / DRAINEX 300 используется двойное уплотнение - механическое (торцевое) / сальниковое**.
** В однофазных насосах.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Погружной моноблочный центробежный одноступенчатый электронасос.
Тип рабочего колеса: открытое, типа Vortex.
Тип уплотнения:
DRAINEX 100 /DRAINEX 400 / DRAINEX 500 / DRAINEX 600 - двойное механическое (торцевое)*;
DRAINEX 200 / DRAINEX 300 - двойное: механическое (торцевое) / сальниковое**.
Охлаждение электродвигателя: водяное,потоком перекачиваемой жидкости.
Водозабор: нижний.
Тип присоединения к напорному патрубку:
DRAINEX 100 - резьбовое;
DRAINEX 200*** / DRAINEX 300*** / DRAINEX 400 / DRAINEX 500 / DRAINEX 600 - фланцевое.
* Два механических (торцевых) уплотнения, расположенных последовательно на валу с промежуточной маслозаполненной камерой.
** Механическое (торцевое) и сальниковое уплотнение, расположенные последовательно на валу с промежуточной маслозаполненной камерой.
*** Комплект поставки включает крепежный элемент - угол-отвод 90° с фланцевым присоединением с одной стороны и резьбовым - с другой.
Цены на насосы DRAINEX:
| Наименование | Серия | Цена Евро с НДС |
| Espa DRAINCOR 180M 230 50 000313/STD | БЫТОВАЯ | 1183 |
| Espa DRAINCOR 180M A 230 50 000313/STD | БЫТОВАЯ | 1190 |
| Espa DRAINCOR 200 400 50 000313/STD | БЫТОВАЯ | 966 |
| Espa DRAINEX 100M 230 50 000111/STD | БЫТОВАЯ | 392 |
| Espa DRAINEX 100M A 230 50 000111/STD | БЫТОВАЯ | 409 |
| Espa DRAINEX 200 400 50 000312/STD | БЫТОВАЯ | 676 |
| Espa DRAINEX 200M 230 50 000311/STD | БЫТОВАЯ | 662 |
| Espa DRAINEX 200M A 230 50 000311/STD | БЫТОВАЯ | 700 |
| Espa DRAINEX 201 400 50 000312/STD | БЫТОВАЯ | 671 |
| Espa DRAINEX 201M 230 50 000311/STD | БЫТОВАЯ | 657 |
| Espa DRAINEX 201M A 230 50 000311/STD | БЫТОВАЯ | 695 |
| Espa DRAINEX 202 400 50 000312/STD | БЫТОВАЯ | 667 |
| Espa DRAINEX 202M 230 50 000311/STD | БЫТОВАЯ | 653 |
| Espa DRAINEX 202M A 230 50 000311/STD | БЫТОВАЯ | 690 |
| Espa DRAINEX 300 400 50 000312/STD | БЫТОВАЯ | 732 |
| Espa DRAINEX 300M 230 50 000311/STD | БЫТОВАЯ | 718 |
| Espa DRAINEX 300M A 230 50 000311/STD | БЫТОВАЯ | 756 |
| Espa DRAINEX 301 400 50 000312/STD | БЫТОВАЯ | 727 |
| Espa DRAINEX 301M 230 50 000311/STD | БЫТОВАЯ | 713 |
| Espa DRAINEX 301M A 230 50 000311/STD | БЫТОВАЯ | 751 |
| Espa DRAINEX 302 400 50 000312/STD | БЫТОВАЯ | 722 |
| Espa DRAINEX 302M 230 50 000311/STD | БЫТОВАЯ | 709 |
| Espa DRAINEX 302M A 230 50 000311/STD | БЫТОВАЯ | 746 |
| Espa DRAINEX 400 400 50 013681/STD | БЫТОВАЯ | 1531 |
| Espa DRAINEX 401 400 50 013681/STD | БЫТОВАЯ | 1527 |
| Espa DRAINEX 402 400 50 013681/STD | БЫТОВАЯ | 1511 |
| Espa DRAINEX 500 400 50 013681/STD | БЫТОВАЯ | 1689 |
| Espa DRAINEX 501 400 50 013681/STD | БЫТОВАЯ | 1697 |
| Espa DRAINEX 502 400 50 013681/STD | БЫТОВАЯ | 1681 |
| Espa DRAINEX 600 400 50 013681/STD | БЫТОВАЯ | 1741 |
| Espa DRAINEX 601 400 50 013681/STD | БЫТОВАЯ | 1733 |
| Espa DRAINEX 602 400 50 013681/STD | БЫТОВАЯ | 1723 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики | DRAINEX100M | DRAINEX200 | DRAINEX201 | DRAINEX202 | DRAINEX300 | DRAINEX301 | DRAINEX302 | DRAINEX400 | DRAINEX401 | DRAINEX402 | DRAINEX500 | DRAINEX501 | DRAINEX502 | DRAINEX600 | DRAINEX601 | DRAINEX602 |
| Производительность, м3/час | 1,7 - 13,4 | 3 - 24 | 3 - 27 | 3 - 30 | 4,2 - 33,6 | 4,2 - 37,8 | 4,2 - 42 | 4,8 - 38,4 | 4,8 - 43,2 | 4,8 - 48 | 4,8 - 48 | 4,8 - 48 | 4,8 - 33,6 | 7,2 - 57,6 | 7,2 - 72 | 7,2 - 72 |
| Напор, м | 7,5 - 2,5 | 9,8 - 1,7 | 13,2 - 2,2 | 15,1 - 2,6 | 7 - 0,9 | 9,5 - 1,2 | 10,8 - 1 | 16,3 - 3,2 | 19,2 - 3,7 | 21,9 - 3,7 | 25,1 - 7 | 28,2 - 9,8 | 31,1 - 20,5 | 15,4 - 4,3 | 18,2 - 1,8 | 21,1 - 5,8 |
| Потребляемая мощность, P1, кВт | 0,75 | 1,1 | 1,4 | 1,6 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3,2 | 3,8 | 4,7 | 4,8 | 3 | 3,7 | 4,8 |
| Максимальное рабочее давление, бар | 6 | 12 | ||||||||||||||
| Встроенная тепловая защита | в однофазных моделях | - | ||||||||||||||
| Характеристики электродвигателя | ||||||||||||||||
| Тип двигателя | асинхронный | |||||||||||||||
| Режим работы электродвигателя | S1 | |||||||||||||||
| Скорость вращения вала, об./мин | 2900 | |||||||||||||||
| Степень пылевлагозащищенности | IP68 | |||||||||||||||
| Класс изоляции | F | |||||||||||||||
| Эксплуатационные ограничения | ||||||||||||||||
| Температура перекачиваемой жидкости, °C | 4 - 35 | |||||||||||||||
| Максимальное количество пусков | 30 в час (но не более, чем 1 пуск в течение двух минут) | |||||||||||||||
| Максимальная размер перекачиваемых частиц, мм | до 34 | до 45 | до 60 | до 40 | до 40 | до 65 | ||||||||||
| Максимальная глубина погружения, м | 7 | |||||||||||||||
МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ:
| Конструктивный элемент (деталь) | Материал | ||
| Модель насоса | |||
| DRAINEX 100 | DRAINEX200/DRAINEX 300 | DRAINEX400/DRAINEX500/DRAINEX 600 | |
| Корпус насоса | Чугун / Нержавеющая сталь AISI 304 | Чугун | |
| Всасывающий патрубок | Чугун | ||
| Напорный патрубок | Чугун | ||
| Рабочее колесо | Латунь | Чугун | |
| Вал насоса | Нержавеющая сталь AISI 420 | Сталь F114 | |
| Механическое уплотнение (неподвижная часть / подвижная часть), 1 - 2 | Стеатит / Графит - Оксид алюминия / Карбид кремния | Оксид алюминия / Карбид кремния | Карбид кремния - Карбид кремния / Графит - Оксид алюминия |
| Сальниковое уплотнение | - | Эластомеры (NBR) | - |
| Посадочное место механического уплотнения | Чугун | ||
| Корпус электродвигателя | Нержавеющая сталь AISI 304 | Чугун | |
| Крепежные элементы (гайки, шайбы и болты) | Нержавеющая сталь AISI 304 | ||
